電線規格與功率
知道功率的大小，確定電線規格的過程如下：
1.根據功率公式P=1.732UIcosφ，可以求出電纜所需承載的電流：
I=P/(1.732Ucosφ)
2.根據計算所得的電流值，確定電纜規格。有兩種方法：

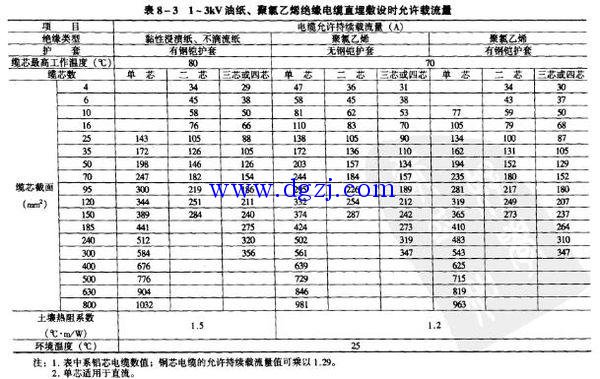

a.通過查電纜規格和其載流量的對照表來確定電纜規格：

b.根據電纜口訣計算電纜的平方數，再按電纜規格表選取。
按電流選電纜口訣：
10下五，100上二，
25、35，四、三界，.
70、95，兩倍半。
穿管、溫度，八、九折。
裸線加一半。
銅線升級算。
口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。我國常用導線標稱截面（平方毫米）規格為：
1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……
第一部分
(1)第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算?？谠E中的阿拉伯?dāng)?shù)碼表示導線截面（平方毫米），漢字?jǐn)?shù)字表示倍數。把口訣的截面
與倍數關系對應如下：
（1～10）平方：五倍
16、25平方：四倍
35、 50平方：三倍
70、95平方：二倍半
120平方及以上：二倍
第二部分
（2）后面三句口訣便是對條件改變的處理。“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后，再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。
第三部分
（3）對于裸鋁線的載流量，口訣指出“裸線加一半”即計算后再加一半。這是指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。
第四部分
(4)對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的的截面排列順序提升一級，再按相應的鋁線條件計算。
