　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種摁壓往復式多接孔的閥門

2017-11-24 11:19:21 · 中國儀表網 閱讀：167
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種摁壓往復式多接孔的閥門
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種摁壓往復式多接孔的閥門。該專利由江蘇騰龍石化機械有限公司申請，并于2017年11月21日獲得授權公告。

　　內容說明

　　本發明涉及五金閥門設備技術領域，它是一種摁壓往復式多接孔的閥門。

　　發明背景

　　目前，閥門的結構包括閥體，閥體內設有閥腔，閥腔內安裝有閥芯，閥芯上連接有閥桿。在農業、工業等各個領域都會用到具有多個支流的閥門，然而，現有的閥門大都不可以實現多向流動即具有多個直流)，大多只能實現單一的單通道流通，滿足不了人們對閥門多樣化的需求。

　　發明內容

　　本發明的發明目的在于提供一種摁壓往復式多接孔的閥門，該閥門不僅結構新穎，而且能夠?qū)崿F(xiàn)多向流動，滿足人們對閥門多樣化的需求。

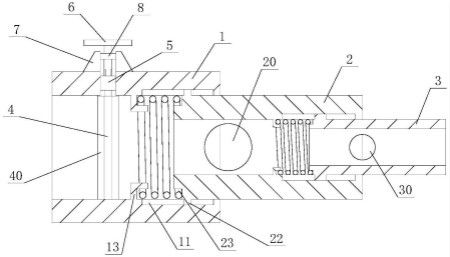

圖為本發明摁壓往復式多接孔的閥門實施例的剖視圖


　　為了實現上述發明目的，本發明采用了以下技術方案：一種摁壓往復式多接孔的閥門，包括第一管道、第二管道、第三管道、密封件、把手和固定塊，所述第一管道的外壁設置有一殼體，所述殼體內設置有一貫穿到第一管道下內壁的中心桿，所述中心桿上設置有一閥瓣，所述中心桿還貫穿于殼體內的固定塊和密封件，所述中心桿的頂部與殼體外的把手相連；所述第二管道與第一管道之間設有用于第二管道相對第一管道進行彈性伸縮的第一彈性伸縮自鎖結構，第二管道滑動套接于第一管道，所述第二管道上設有第一出水孔；所述第三管道與第二管道之間設有用于第三管道相對第二管道進行彈性伸縮的第二伸縮自鎖結構，第三管道滑動套接于第二管道，所述第三管道上設有第二出水孔。

　　作為優選，所述第一、第二彈性伸縮自鎖結構均包括彈簧、支撐件、滑塊和用于滑塊往復移動的滑槽，所述滑塊位于滑槽內，所述支撐件位于第一管道上，彈簧一端抵觸支撐件，彈簧的另一端抵觸第二管道，滑塊固定于第二管道表面，滑槽設于第一管道的表面；所述滑槽包括：第一直槽；第一直槽包括彈簧未壓縮時滑塊所處的起始端，而相反的一端是連接端。

　　始端連接第一直槽連接端的第一折槽；第一折槽末端軸向遠離第一直槽的起始端；始端連接第一折槽末端的第一退槽；第一退槽末端的位置相比第一折槽末端軸向更靠近第一直槽的起始端；始端連接第一退槽末端的第二折槽；第二折槽的末端位置相比第一退槽的末端更遠離第一直槽的起始端；以及連接第二折槽另一端和第一直槽起始端的回退曲槽；第一退槽和第二折槽連接處由槽斜面構成夾角，夾角位置處于第一折槽末端和第二折槽末端之間。

　　作為優選，所述支撐件呈環形，支撐件的截面呈“L”形，第二管道朝向支撐件的一端設有供彈簧放置的嵌口。所述第二管道滑動套接于第一管道內部，滑槽位于第一管道內表面，滑塊位于第二管道外表面。所述第三管道滑動套接于第二管道內部。所述第一出水孔內還設置有內螺紋。所述第二出水孔內還設置有內螺紋。

　　與現有技術相比，采用了上述技術方案的摁壓往復式多接孔的閥門，具有如下有益效果：一、該閥門，設計合理，且管道上設置有多個出水孔，可以將水分成多個不同的支流，滿足了人們對于多個支流的需求，同時還具有控制方便的優點。二、由于彈性伸縮自鎖結構的設置，可實現第二管道于第一管道的彈性伸縮，當無需使用第一出水口時將第一出水口重新回到第一管道的外壁或內壁，有效避免第二管道收到外物撞擊而發生損壞。三、彈性伸縮自鎖結構可輕松的實現第二管道的滑動及鎖定狀態，通過摁壓即可實現伸縮，方便快捷。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 一種摁壓往復式多接孔的閥門.pdf
