  創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——IC卡智能水表電控閥門性能測試系統及實現方法

1970-01-01 08:00:00 · 中國儀表網 閱讀:597
  創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——IC卡智能水表電控閥門性能測試系統及實現方法
  創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——IC卡智能水表電控閥門性能測試系統及實現方法。該專利由西安航天計量測試研究所申請,并于2017年11月28日獲得授權公告。

  內容說明

  本發明涉及一種IC卡智能水表電控閥門性能測試系統及實現方法,屬于儀器儀表領域。

  發明背景

  電控閥門作為IC卡智能水表的核心部件,密切關系著基表的質量。電控閥的可靠開關是保證產品質量的重中之重。電控閥門性能是否可靠需要通過電控閥門的耐用性測試來判定。測試中要求水表在常用流量(Q3)通水條件下,電控閥開、關動作各1000次,之后要求閥門處于關閉狀態,測試泄漏量。目前水表電控閥門的耐用性測試普遍采用人工插卡控制閥門開關方式實現,人工操作需要至少6天完成,耗時長、效率低,且插卡控制開關閥操作麻煩,手工記錄數據容易有偏差。

  鑒于這種情況,本發明提供了一種測試系統及實現方法,該方法主要采用單片機編程實現自動控制電控閥門開關,并通過指示燈顯示電控閥門開關狀態。閥門開關次數則由程序中變量累計并通過液晶顯示出來。

  發明內容

  為了解決現有IC卡智能水表電控閥門性能測試過程采用人工操作過程復雜、結果不精準的技術問題,本發明提供一種IC卡智能水表電控閥門性能測試系統及實現方法。

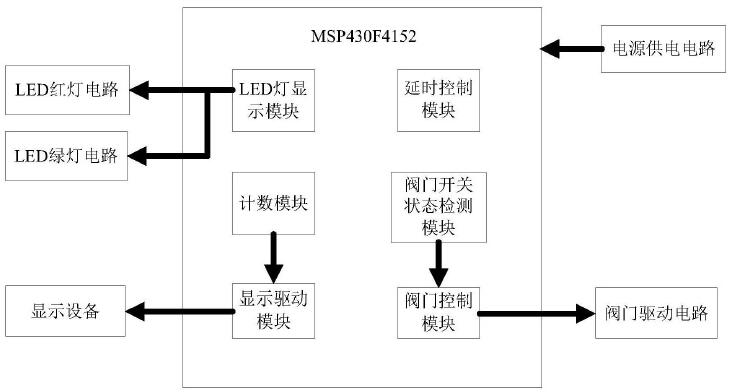

圖為本發明的原理框圖

  IC卡智能水表電控閥門性能測試系統包括閥門開關狀態檢測模塊、開關狀態提示模塊、閥門控制模塊、延時控制模塊、計數模塊以及單片機。閥門控制模塊用于切換電控閥門的開關狀態,并在每次切換完成后發送指令給延時控制模塊;延時控制模塊用于在接到閥門控制模塊的切換指令后,停滯設定時間后向閥門開關狀態檢測模塊發送檢測指令;閥門開關狀態檢測模塊用于收到檢測指令后檢測電控閥門的開關狀態,并發送給開關狀態提示模塊;開關狀態提示模塊用于根據開關狀態發出不同的提示;閥門控制模塊每驅動電控閥門開和關各一次,計數模塊就將開關次數累加1;單片機控制閥門開關狀態檢測模塊、開關狀態提示模塊、閥門控制模塊、延時控制模塊、計數模塊工作。

  該系統還包括顯示模塊,顯示模塊包括顯示驅動模塊和顯示設備。顯示驅動模塊用于將計數模塊發送的開關次數發送給顯示設備顯示出來。開關狀態提示模塊包括LED燈顯示模塊、LED紅燈電路和LED綠燈電路,LED燈顯示模塊接收開關狀態,并根據開關狀態的不同驅動LED紅燈電路或LED綠燈電路。設定時間為12s,單片機為MSP430F4152。

  如需進一步了解,請下載該專利完整說明書。

  更多儀表技術專利最新動態,請持續關注
相關資料下載:IC卡智能水表電控閥門性能測試系統及實現方法.pdf
