電氣原理圖中虛線的含義
線條是電子電路圖中最重要的組成元素之—。用的最多的是細實線，由它進行元器件之間的連接，以構成電路，其作用相當于實際電路中的導線（或?qū)w）。粗實線可以用來加重電路板、組合件（如繼電器等）、集成電路等的外部輪廓，但由于這些組件的外部輪廓大都用細實線畫上，所以在電路圖中很少能見到粗實踐。虛線在電路圖中用量（與細實線相比）不多，但用途不少，它的用法沒有具體規定，而是根據繪圖所要表達的內容而定。虛線所表達的內容非常豐富，短短的一段虛線可勾勒出一些元器件的動作原理、特點等，有時勝過語言文字的表達。

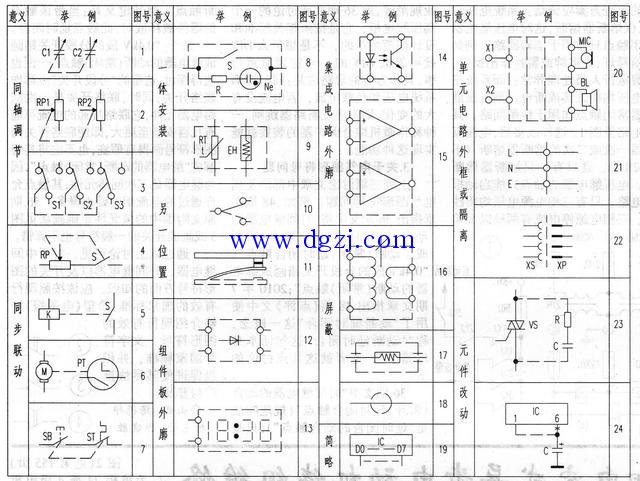

本文介紹虛線代表的意義，是根據筆者多年實踐經驗總結的，可供電路設計、檢修及在校學生參考。虛線代表的意義如附表所列，主要含義如下：

1.表示同軸調節
在收音機中，為了實現輸人信號（接收電臺頻率）與本振頻率跟蹤調整，
要使用雙聯可變電容器，如圖號1所示。在選臺時，調節同—個旋鈕，就可使輸人回路電容C1和本振回路電容C2按相同比例變化。圖號2是雙聯電位器，可用于雙聲道立體聲音頻放大器進行音量調節，使兩聲道音量基本相同，達到平衡。圖號3是同軸（或同鍵）調節的波段開關，常用于多波段收音機和錄放音機等。
2.表示同步聯動
圖號4是帶開關的電位器，不少收音機的音量電位器都能同步控制電源開關，調節音量時開關接通，音量最小時開關斷開。圖號5是電磁繼電器（或電磁鐵、電磁閥等）同步控制的開關。圖號6是電動定時器開關，設定定時時間后，電機逆轉進行倒計時，此時定時器內的開關是接通的。定時結束時，開關斷開。圖7中ST是手動復位的溫控器，只有按下手動開關SB，ST才能復位使開關閉合，起溫度控制作用。
3.表示一體安裝
表示虛線內的元件要組裝成一體或安裝在一起。圖號8為帶燈指示的開關。圖號9表示測溫?zé)崦?u>電阻RT與加熱器EH裝在一起。
4.表示另外一個位置
元器件的不同位置有不同的作用，如電磁鐵控制的斷路器，熱繼電器、繼電器觸點等。圖號10用虛線表示開關的兩個位置，在電路中可進行不同的通、斷控制。圖號11則表示雙金屬片熱繼電器在冷或熱狀態的位置。
5.表示組件板外部輪廓
為利于讀圖，常常用虛線把一個單元電路或元件印制線路板框起來，并用簡單的符號、圖形表達其功能，而不畫出具體的詳細電路。圖號12表示整流或檢波單元，圖號13表示數顯式電子鐘組件板。
6.表示集成電路外部輪廓
一般作集成電路內部結構圖的邊框，而集成電路的圖形符號（不含內部結構）只需用細實線或粗實線畫出。圖號14表示光耦合器，圖號15表示雙運放或電壓比較器。
7表示電磁場屏蔽
為了防止電磁波間外輻射或外部電磁波雜散干擾，需要時高中頻振蕩線圈、變壓器或調諧器、調制解調器等進行屏蔽。鐵磁材料可對電場或磁場進行屏蔽，而非鐵磁材料（如鋁、銅）只能屏蔽電場，不能屏蔽磁場。屏蔽罩必須良好接地。圖號16為帶屏蔽罩的中、高頻變壓器，圖號17表示加熱器屏蔽，圖號18為屏蔽線。
8.表示簡略或者略
圖號19為某集成電路的8條數據線，為使電路圖更簡單易讀，8條線可只畫最外邊兩條，其余6條用虛線表示。同樣的，功能標注只寫DO和D7，Dl～D6用虛線表示。
9.表示單元電路的外框或隔離
圖號20將電話機的電子鈴、撥號、送話和受話單元電路用虛線隔開、以方便讀圖和對電路進行分析。圖號21表示市電輸人、輸出，圖號22則表示虛線兩側分別為插座（XS）和插頭（XP）。
10.表示元件增刪或改動
圖號23中，RC串聯網絡用虛線連接后跨接在雙向可控硅VS兩端，表示VS增加了消噪攏吸收電路。圖號24則表示將接在IC⑥腳的電容C斷開，并改接到①腳上。
