電氣接線圖識圖方法講解
1.首先對照原理圖上的元件，在這張圖上找到對應的元件（兩者元件代號是一樣的）
2.了解清楚每個元件的構造，即這個元件的常開/常閉觸頭數量，原理圖里用到了幾個。

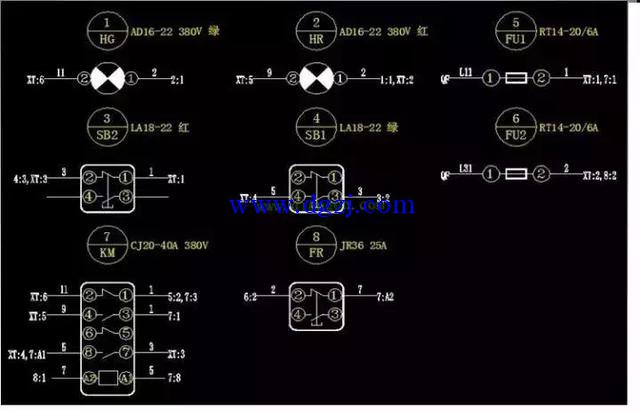

3.接線圖里把每個引線去向和線號都表明了，比如1號元件（HG）的右側注明2：1，表示導線去向是2號元件（HR）的接線端子1。同樣2號元件的右側1：1表明導線去向是1號元件的端子1，同時還有一根去了端子XT:的2號端子，如此這般。
4.通過對比接線圖和原理圖，還能發現設計遺漏和錯誤捏。（比如原理圖上使用了某個繼電器5個常開觸頭，可到接線圖上才發現，這個繼電器只有4個常開）

電氣接線圖分一次接線圖和二次接線圖，由于一次設備很少，圖也顯得很簡單，二次設備及元器件就很多了，有控制回路、保護回路、測量回路，圖也復雜了許多。
接線圖目的是指導我們接線安裝、方便日后維護、快速查找故障。
怎么看接線圖呢，先把原理圖讀懂記熟，再看接線圖就容易多了?？炊泳€圖先得了解接線圖的繪制規則和內容。
接線圖一般表達電氣設備和元器件的相對位置、文字符號、端子號、導線號、導線類型、導線截面等。
所有的元器件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與把原理圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與原理圖中的標注一致，以便對照檢查接線。
接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。
凡導線走向相同的可以合并用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格都標注得很清楚。接線圖與實物的相對相同很容易看懂的。
看圖原則：先主后輔，讀主電路部分要從電源引入端開始，經開關、線路、到用電設備；二次回路閱讀也要從電源出發，按照元器件的順序依次分析。接線圖是原理圖繪制出來的，因此，在看接線圖時應結合原理圖對照起看，對回路編號、端子編號以及對外連接進行分析，對看圖也有一定的幫助。
