PCB板是什么_PCB板基礎知識

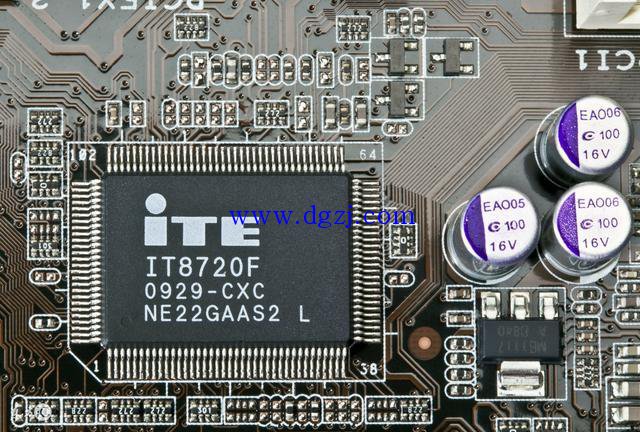

印刷電路板的英文全稱為Printed Circuit Board,簡稱為PCB。
二十世紀30年代中期,奧地利有位名叫保·埃斯訥的電氣工程師率先發明出了印刷電路工藝。保·埃斯訥早年在維也納工程學院學的是電氣工程專業。1930年,保·埃斯訥從該校畢業后,又去學習并鉆研過印刷技術。保·埃斯訥在研究電子線路板的同時,常常會進圖書館里查閱有關印刷技術的書籍資料。再后來,保·埃斯訥在自己的腦子里就萌生出了一個大膽的想法。這個想法就是,如果人們能像印刷書籍和報紙那樣,把電子設備的電路也一次性地印刷在線路板上,那么人們便不用再通過手工的方式一塊一塊地制作出線路板,更不必在每塊線路板上一根一根地焊接線路了,人們生產電子產品的效率及電子產品的可靠性均可大幅度地提升。

當時,在書籍和報紙印刷行業中,人們通常運用照相制版技術來印制書籍和報紙,亦即人們通過照相的方式,把拍攝下來的圖片底版,蝕刻于銅版或者鋅版上,之后人們?cè)儆眠@種銅版或者鋅版印制出書籍和報紙。保·埃斯訥在嘗試著研制電子線路板的過程中,也運用了與之類似的方法。保·埃斯訥先是畫出電子線路圖,后再把該電子線路圖蝕刻在覆蓋有一層銅箔的絕緣板之上(只留下導通的線路)。如此一來,電子元件之間,便通過該絕緣板上的銅箔所形成的電路相互連接了起來。
保·埃斯訥發明了印刷電路工藝,使得人們后來大批量化生產電子產品的過程變得更簡便易行,為人們實現機械化和自動化生產電子產品奠定了堅實的工藝基礎。從二十世紀50年代至今,人們能在研制通信設備和計算機等電子產品的過程中持續取得進展,顯然與人們不斷改進并運用印刷電路工藝生產電路板有很大的關聯。一方面,隨著印刷電路工藝水平逐步提高,人們生產出的印刷電路板已經可以達到相當高的精度。另一方面,人們運用印刷電路工藝,已可制造出面積更小,線路更復雜,可靠性卻又很高的電子線路板,這即為人們開發出集成電路,是奠定了必要的技術基礎的。過往的事實向人們一而再、再而三地表明,如果人們沒有發明出印刷電路工藝,不能規?;慨a(chǎn)高精度、高可靠性和更復雜的電子線路板,那么網絡通信、計算機、航空航天、原子能和家電等行業(軟件行業+硬件行業)便不會有今天這般的發達和繁榮。

印刷電路板按結構可分為單面板、雙面板和多層板三種。單面板僅有一面印制電路,制造工藝較簡便,裝配起來較方便,適用于一般要求的電子產品,如收音機、電視機。雙面板的兩面都有印制電路。由于雙面板的布線密度比單面高,所以雙面板在電子產品中可占用更小的空間,如電子計算機、電子儀器、儀表。多層板指的是在絕緣基板上印制3層及其以上印制電路的線路板,多層板是由幾層較薄的單面板或者雙面板組成。多層板與集成電路配合使用,可使整機更小型化,并減少整機重量。多層板有助提高布線密度,縮小元件間距,縮短信號傳輸路徑。多層板有助減少元器件焊接點降低電子產品故障率。多層板因增設了屏蔽層,電路信號失真得以減少。多層板引入了接地散熱層,可減少局部過熱現象,進而提升電子產品在工作時的可靠性。

(注釋:?jiǎn)蚊姘濉㈦p面板與多層板。)
印刷電路板按基材的性質可分為剛性印制板和柔性印制板。剛性印制板有一定的機械強度,一般的電子產品中都有用到剛性印刷電路板。柔性印制電路板是以軟層狀塑料或者其他軟質絕緣材料作為基材。柔性印制板往往有著特別的用途,如手機的顯示屏和按鍵。柔性印制板的優勢是能夠彎曲、卷曲、折疊,能連接剛性印制板與活動部件,從而實現立體布線,三維空間互聯的效果。柔性印制板的體積小,重量輕,裝配方便,適用于內部空間小且組裝密度高的電子產品。
印刷電路板按適用的范圍可分為低頻印制板和高頻印制板。通信設備等電子產品高頻化是一大發展趨勢。當然,現今還出現了碳膜印制電路板、表面安裝印制電路板和金屬芯印制電路板等特殊印刷電路板。
