　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利—— 一種低溫抗氧化降雨降雪傳感器

2017-12-04 13:34:39 · 中國儀表網 閱讀：210
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利—— 一種低溫抗氧化降雨降雪傳感器
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利—— 一種低溫抗氧化降雨降雪傳感器。該專利由山東英楷隆科技發展有限公司申請，并于2017年12月1日獲得授權公告。

　　內容說明

　　本發明涉及雨水檢測技術領域，具體涉及一種低溫抗氧化降雨降雪傳感器。

　　發明背景

　　雨水傳感器或是雨量傳感器適用于氣象臺(站)、水文站、農林、國防等有關部門用來遙測液體降水量、降水強度、降水起止時間。用于防洪、供水調度、電站水庫水情管理為目的水文自動測報系統、自動野外測報站，為降水測量傳感器。目前，市場上的雨水傳感器分為光學式傳感器和電容式雨量傳感器。光學式傳感器是根據光的折射原理工作的。電容式傳感器，電容式雨量傳感器利用的雨水和玻璃的介質常數不同的原理制成，這種電路相對于光學式比較簡單，但是由于雨滴在電容式傳感器上長時間保留容易損壞檢測元件，同時會由于雨水的長時間保留會使得電容式傳感器的靈敏度受到影響，雨水不能快速蒸發，又由于雨水長時間停留在檢測板的板子上使得板子受到腐蝕或氧化，放置潮濕的環境中會對電路造成影響，會使得使用過程中出現故障，所以需要對現有的電容式的雨水傳感器電路做進一步改進。

　　發明內容

　　根據現有技術的不足，本發明提供了一種低溫抗氧化降雨降雪傳感器，以解決現有雨水傳感器雨水長時間停留易使檢測板氧化，以及現有雨水傳感器高溫加熱易使傳感器面板氧化，造成導電性能變差，導致雨水傳感器不工作或誤動作的技術問題。

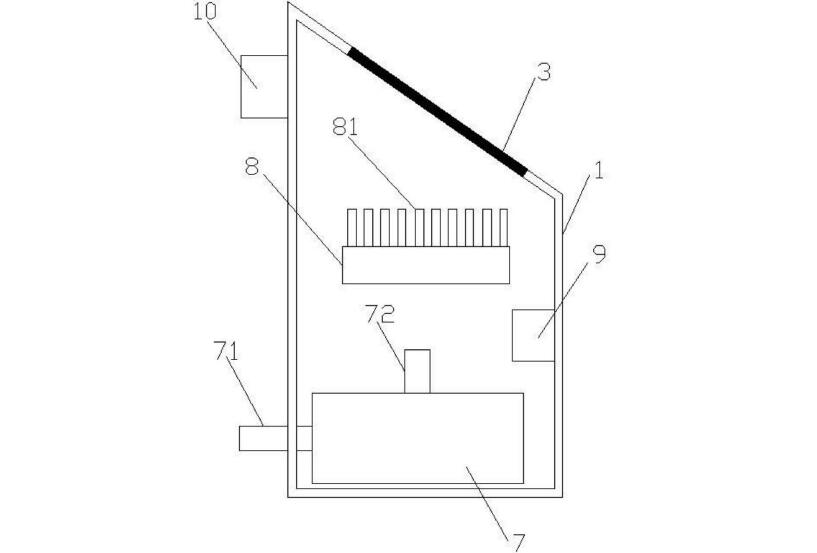

圖為本發明的整體結構示意圖

　　本發明的低溫抗氧化降雨降雪傳感器，包括保溫體、電源部、檢測板、基準電壓部、比較部、控制部、氣泵；所述檢測板安裝在所述保溫體的頂部，檢測板的一端耦接于比較部的反向端并通過一電阻耦接于電源部，以檢測是否存在雨水并輸出檢測信號，所述檢測板的另一端接地；所述基準電壓部耦接于比較部的同向端，用以提供基準電壓；所述比較部的輸出端輸出驅動信號；所述控制部耦接于比較部的輸出端以接收驅動信號，并輸出控制信號；所述氣泵設置在所述保溫體的內底部，所述氣泵的進氣口設置在所述保溫體的外部，所述氣泵的出氣口設置在所述保溫體的內部，所述氣泵與所述電源部電連接，且所述氣泵耦接于控制部以接收控制信號并響應控制信號使氣泵工作。作為優選，所述保溫體的內部、檢測板的下方還設置有加熱板，所述加熱板耦接于控制部以接收控制信號并響應控制信號使加熱板工作；所述保溫體的內部還設置有第一溫度傳感器，所述第一溫度傳感器的信號輸出端耦接于所述控制部，所述第一溫度傳感器檢測保溫體內部的溫度，并將該溫度信號傳輸?shù)剿隹刂撇浚隹刂撇颗袛啾伢w內部的溫度是否在第一預設溫度范圍內，并控制所述加熱板停止加熱或加熱。

　　作為優選，所述第一預設溫度范圍為20℃到30℃。作為優選，所述保溫體的外部還設置有第二溫度傳感器，所述第二溫度傳感器的信號輸出端耦接于所述控制部，所述第二溫度傳感器檢測保溫體外部的溫度，并將該溫度信號傳輸?shù)剿隹刂撇?，所述控制部判斷保溫體外部的溫度低于第二預設溫度時，控制所述加熱板加熱。作為優選，所述第二預設溫度為2℃。作為優選，所述加熱板上還安裝有散熱片。作為優選，所述檢測板包括板體和檢測線路，所述檢測線路表面鍍金，所述檢測線路之間設置有透氣孔洞或透氣孔槽。作為優選，所述保溫體的頂部傾斜安裝。作為優選，所述保溫體的頂部傾角為45度。

　　本發明還提供了一種低溫降水檢測方法，基于安裝在保溫體上的檢測板的輸入信號來輸出用于調節安裝在保溫體內部的氣泵的控制信號，所述檢測方法包括：檢測板檢測雨水并輸出檢測信號；比較部基于基準電壓部提供的基準電壓和檢測板輸出的檢測信號，比較并在輸出端輸出驅動信號；控制部基于所述比較部輸出端輸出的驅動信號，輸出用以控制所述氣泵的控制信號；氣泵基于所述控制部輸出的控制信號，響應并調整工作狀態。

　　與現有技術相比，本發明的有益效果為：通過檢測板檢測雨水，當雨水落在檢測板上時，檢測板的輸出端輸出低電平信號，而基準電壓部輸出高電平信號，通過比較部比較，則輸出高電平的驅動信號，使得控制部接受驅動信號使得氣泵接通電源開始工作，加熱板加熱保溫體內部空氣，氣泵向檢測板送出熱風，提高溫度的同時，加快檢測板附近雨水表面的空氣流動速度，使雨水快速蒸發，避免了雨水長時間停留在檢測板上，使檢測板受到腐蝕或氧化；同時，氣泵送出常溫空氣，避免了直接對檢測板進行高溫加熱造成檢測板加速氧化失效的問題。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：一種低溫抗氧化降雨降雪傳感器.pdf
