創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種將電流轉至電壓的變送器
創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種將電流轉至電壓的變送器。該專利由海鷹企業集團有限責任公司申請，并于2017年12月1日獲得授權公告。
內容說明
本發明屬于電路設計領域，尤其涉及一種將電流轉至電壓的變送器。
發明背景
在很多工業應用中，需要用到傳感器，比如壓力傳感器、溫度傳感器等。為了滿足遠距離傳輸以及抗干擾，大多數傳感器的輸出都是標準4-20mA電流信號，但是模數轉換器ADC的輸入一般要求是0-5V的電壓信號。市場上雖有4-20mA轉0-5V的模塊，但是體積很大，不太適合高密度電路的要求；而且是轉換誤差較大，不太適合性能要求較高的場合。雖然Burr Brown公司曾經推出一款專用轉換芯片RCV420，但是該芯片只能工作于0℃～70℃的溫度下，極大地限制了該芯片的實用性。所以本發明設計了一種將電流轉至電壓的變送器。
發明內容
本發明提供了一種小體積、精密、寬作業溫度范圍(-25℃～85℃)的將電流轉至電壓的變送器，該變送器包括電流源電路、電流轉換電路、電壓轉換電路。

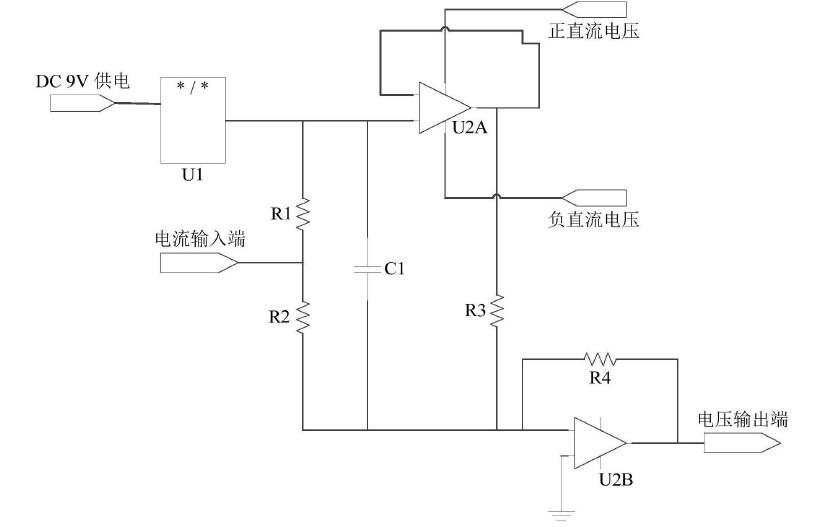

圖為本發明一個實施例中提供的將電流轉至電壓的變送器的電路圖。
其中，該電流源電路用于為該電流轉換電路提供穩定的直流電流；該電流轉換電路用于將輸入的第一電流范圍轉換為第二電流范圍；該電壓轉換電路用于將該第二電流范圍轉換為預定電壓范圍。可選的，該電流轉換電路包括：第一電阻、第二電阻、電容、第一通道和第三電阻，其中：該第一電阻的第一端分別與該變送器的電流輸入端以及該第二電阻的第一端相連，該第一電阻的第二端分別與該電流源電路的輸出端、該電容的第一端以及該第一通道的第一輸入端相連；該第一通道的第二輸入端與該第一通道的輸出端相連，該第一通道的第三輸入端和第四輸入端分別接正直流電壓和負直流電壓，該第一通道的輸出端與該第三電阻的第一端相連；該第二電阻的第二端分別與該電容的第二端以及該第三電阻的第二端相連。可選的，該電壓轉換電路包括：第四電阻和第二通道，其中：該第二通道的第一輸入端分別與該第三電阻的第二端和該第四電阻的第一端相連，該第二通道的第二輸入端接地；該第二通道的輸出端和該第四電阻的第二端均與該變送器的電壓輸出端連接?？蛇x的，該正直流電壓的電壓位于6V至18V之間，所述負直流電壓的電壓位于-6V至-18V之間?？蛇x的，該第一電阻的阻值為19 .5kΩ，該第二電阻的阻值為100Ω，該第三電阻的阻值為400Ω，該第四電阻的阻值為250Ω，該電容的電容值為0 .01uF?？蛇x的，該電流源電路輸出端輸出的直流電流為100μA?？蛇x的，該第一電流范圍為4-20mA?？蛇x的，該第二電流范圍為0-20 mA。可選的，該預定電壓范圍為0-5V。
本發明與傳統的將電流轉為電壓的電路相比，優勢在于該變送器可以將傳感器輸出的標準4-20mA電流信號轉換為符合模數轉換器輸入要求的0-5V電壓信號的通用變送器；該變送器的電路設計可以將變送器的工作溫度范圍擴展為-25℃～85℃，體積小，比如可以將變送器的體積縮小為19mm×19mm×3 .5mm，且降低了變送器自噪聲，提高了轉換精度。
如需進一步了解，請下載該專利完整說明書。
